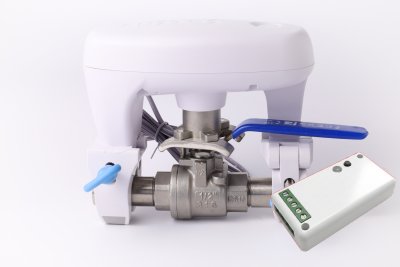

BVSDRY02 – Motor für Kugelhahn (Fernsteuerung über Kontaktcontroller)
Produktbeschreibung
Der Motor rüstet bestehende Kugelhahnventile zu intelligenten Wassersteuerungseinrichtungen um. Ein innovativer Klemmmechanismus ermöglicht die Installation innerhalb von Minuten ohne zusätzliche Werkzeuge an Absperrhähne mit Rohrdurchmessern zwischen 0,5 und 1,5 Zoll. Eine patentierte Kupplungsmechanik liefert bis zu 8 Nm Drehmoment, um selbst bei rostigen und alten Ventilen zu funktionieren.
Hauptmerkmale:
- Wasser- und schmutzgeschützt (IP66) bis zum Netzteil, verwendbar in feuchten, schmutzigen und Außenbereichen
- Automatisches wöchentliches Ventiltraining: eine Schließ-/Öffnungsbewegung (1/8 Umdrehung) entfernt Ablagerungen im Ventil
- Drehwinkelmessung und Endpositionserkennung
- Kabelgebundener Leckagesensor anschließbar
- 12-V-Netzteil über wasserdichte Kupplung
Steuerung: Über eine abgesetzte Schnittstelleneinheit (DRYLWE02) mit robuster LoRa-Funkstrecke, die durch potentialfreie Schaltkontakte gesteuert wird.
- Geschlossener Kontakt → Ventil schließt
- Geöffneter Kontakt → Ventil öffnet
Kompatibel mit Smart-Home-Systemen: Shelly, Z-Wave, SmartThings, Bosch, Homematic und Alarmanlagen.
Installation
Alle Installationsinformationen finden sich im Handbuch zum Motor für Kugelhahnventile BVSLWE02.
- Gerät vom Strom trennen
- Richtige Gabelseite passend zur Ventilgriffbreite wählen
- Sicherstellen, dass Spannknöpfe und Griff in entgegengesetzte Richtung zeigen (der Griff muss sich frei bewegen können)
- Klemmen von Hand anziehen, dabei das BVS festhalten
- Optional: Staubschutzhaube entfernen und lokalen Wassersensor anschließen
- Gleichstromadapter an das BVS-Stromkabel anschließen, Wasserdichtung festziehen
- Netzadapter in 230-V-Steckdose stecken
Anpassung der Rohrklemmen
Die Rohrklemmen sind im Auslieferungszustand in der Mitte der Halterung positioniert. Sie können nach rechts oder links verschoben werden, indem sie ohne am Rohr zu sein ganz zugedreht werden. Durch das Verschieben werden sie an verschiedene Rohrdicken angepasst.
Für noch größere Rohre können die Klemmen durch ein Paar größerer Klemmen mit SKU BVSCMP01 ersetzt werden (im Shop erhältlich). Damit ist ein Betrieb an Rohren bis 2 Zoll möglich.
Anschluss an externe Funksteuerung
Die Steuerung erfolgt über den mitgelieferten Dry Contact Controller (DRYLWE02). Alle Informationen zur Verwendung und zum Anschluss an Schaltkontakte finden Sie im DRYLWE02-Handbuch.
Kalibrierung
Das Gerät misst den Drehwinkel und die Endpositionen des Griffs, um die Endpunkte sanft anzufahren und mechanische Belastung zu vermeiden. Jedes Mal, wenn das Gerät mit Strom versorgt wird, führt es zunächst einen Kalibrierungslauf durch.
Ablauf: Taste einmal drücken, um den Vorgang zu starten. Beobachten Sie die Griffbewegungen. Nach 10–20 Sekunden ist das Gerät betriebsbereit.
Die Kalibrierung erfordert, dass das BVS an einem Kugelhahn montiert ist. Ohne Ventil bricht die Kalibrierung ab und die Griffbedienung (Taste und Funkbefehl) ist deaktiviert.
Externer Wassersensor
Buchse am Netzkabel neben dem Motor. Blaues/weißes Schutzpolster entfernen, Sensor einstecken (fest drücken für wasserdichte Verbindung).
Bei Wassererkennung:
- Überschwemmungsalarm wird ausgelöst, LED blinkt rot
- Je nach Konfiguration: Ventil schließt automatisch oder bleibt offen
- Alarm löschen: Taste 2 Sekunden halten
Manuelle Bedienung
Das Gerät besitzt eine einzelne Taste mit eingebauter dreifarbiger LED.
- Kurzer Klick: Ventil schalten (Auf/Zu)
- Mehrere Sekunden halten: Dauerhafter Betrieb (das BVS hilft beim Zählen der Sekunden, indem es jede Sekunde piept)
- 2 Sekunden halten (2 Pieptöne): Alarm deaktivieren
Das Gerät ist für den Außeneinsatz konzipiert und muss Fehlfunktionen durch Wassertropfen verhindern. Drücken Sie die Taste daher bitte fest, auch wenn Sie nur kurz klicken.
LEDs
| LED | Bedeutung |
|---|---|
| Grün langsam blinkend | Ventil offen |
| Rot langsam blinkend | Ventil geschlossen |
| Rot/Grün blinkend | Motor bewegt sich |
| Rot blinkend oder rot permanent | Alarm |
| Rot dreifach blinkend | Motor blockiert |
| Gelb blinkend | Verbindet sich mit dem Kontaktcontroller |
Lieferumfang
- Motor Servo
- Netzteil (EU)
- Externer Flutsensor
- Dry Contact Controller (DRYLWE02)
Technische Daten
| Parameter | Wert |
|---|---|
| Physikalisch | |
| SKU | BVSDRY02 |
| Abmessungen | 148 x 96 x 133 mm |
| Gewicht | 603 g |
| Farbe | Weiß |
| Max. Drehmoment an Kopplungsgabel | 7 Nm |
| Funkverbindung Motor ↔ Controller | |
| Spezifikation | LoRa P2P |
| SF | 9, Coding 4/5 |
| Frequenz | EU868 |
| Reichweite | > 2 km (TX 22 dB) |
| Zubehör & Schnittstellen | |
| Wassersensor | Lokale Sensorsonde |
| Temperatursensor | MCP9700x (-40 °C bis +125 °C / -40 °F bis +257 °F) |
| Taste | Wassergeschützter Touchbutton |
| Indikator | Dreifarben-LED (Grün, Gelb, Rot) |
| Buzzer | Max. 85 dB |
| Stromversorgung Motor | |
| Eingangsspannung | AC (110 V 60 Hz / 220 V 50 Hz) oder DC (12 V / 1 A) |
| Standby-Verbrauch | ~10 mA @ 12 VDC = 0,12 W |
| Motorbewegung max. | ~700 mA @ 12 VDC = 8,4 W |
| Stromversorgung Controller | |
| Tiefschlaf | 30 µA |
| RX | 8,5 mA |
| TX | 87 mA (@ 20 dBm 868 MHz) |
| Umweltbedingungen | |
| Versand/Lagerung | -30 °C bis +70 °C |
| Betrieb | -20 °C bis 60 °C |
| Schutzgrad | IP66 (bis zum Netzteil); Netzteil IP20 |
