PREWIE02 -- Wasserdrucksensor (WLAN)
Produktbeschreibung

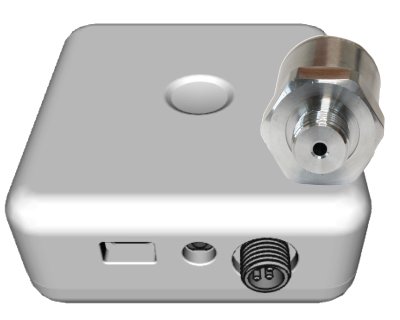

Der PREWIE02 ist ein hochpraeziser Wasserdrucksensor mit Edelstahl-Messzelle und Silikonoel-Fuellung fuer den Messbereich von 1--10 bar. Der Sensorkopf mit G1/4"-Gewinde wird direkt in das Wassernetz eingeschraubt -- entweder an einer Revisionsoeffnung oder ueber das beiliegende T-Stueck am Eckventil.
Das Geraet misst Druck und Temperatur mehrmals pro Sekunde und loest bei konfigurierbaren Schwellenwerten sofort Alarme aus. Ueber WLAN werden die Messdaten an die Aqua-Scope App, einen MQTT-Server oder einen eigenen Webdienst uebertragen.
Hauptmerkmale:
- Edelstahl-Sensorkopf mit Silizium-Sensor in Silikonoel
- Messbereich: 0--10 bar, Genauigkeit <1%
- G1/4"-Anschluss, T-Stueck fuer 3/8"-Eckventile beigelegt
- Kabelgebundener Flutsensor (3,5 mm Klinkenbuchse)
- WLAN + App + MQTT + JSON Webhook + Bluetooth 5 LE
- Stromversorgung: USB-C (5V/1A) oder ER26500 Batterie
- IP65 (Hauptgeraet) / IP67 (Sensorkopf)
Installation
Der Sensorkopf hat ein G1/4"-Gewinde (europaeisch-metrisch) und passt damit in alle Revisionsoeffnungen des Wassernetzes, z.B. an Rueckflussverhinderern, Hauptabsperrhahnen oder Druckminderern.
Montage an einer Revisionsoeffnung
Schrauben Sie den Sensorkopf direkt in eine vorhandene 1/4"-Revisionsoeffnung.
Montage am Eckventil
Wenn keine Revisionsoeffnung vorhanden ist, kann der Sensorkopf am Eckventil montiert werden:
- Wasser am Eckventil absperren
- Panzerschlauch am Eckventil mit dem mitgelieferten 3/8"-Maulschluessel loesen
- Mitgeliefertes T-Stueck zwischen Eckventil und Panzerschlauch einsetzen
- Panzerschlauch am T-Stueck wieder befestigen
- Sensorkopf in den Abgang des T-Stuecks einschrauben
- Wasser aufdrehen und alle Verbindungen auf Dichtheit pruefen
Beim erneuten Befestigen des Panzerschlauchs unbedingt den Panzerschlauch gegenhalten, damit er sich nicht verdreht. Ein verdrehter Panzerschlauch kann zu Leckagen fuehren!
Verbindung und Kommunikation
Die WLAN-Einrichtung erfolgt ueber die Konfigurationsseite des Geraetes (SSID "Scope"). Eine ausfuehrliche Schritt-fuer-Schritt-Anleitung finden Sie unter WLAN-Anbindung.
Fuer erfahrene Anwender
Neben der Aqua-Scope App stehen weitere Kommunikationsoptionen zur Verfuegung, die ueber Konfiguration -> Kommunikationsoptionen in der App aktiviert werden:
- MQTT -- Integration in MQTT-basierte Systeme
- Home Assistant -- Automatische Erkennung im Dashboard
- JSON Webhook -- Eigener Webdienst mit HTTP POST
- Modbus IP -- Industrielles Protokoll (TCP Port 502)
- Lokaler Webserver -- Direkter Zugriff per Browser im LAN
Der lokale Webserver und Modbus IP sind nur im Netzteilbetrieb verfuegbar, nicht im Batteriemodus.
Funktion
Der Sensor misst den Wasserdruck jede Sekunde und uebertraegt den Messwert alle 15 Minuten an die App (inkl. Betriebszeit, Batterieverbrauch und Batteriespannung).
Hardware
- USB-C Anschluss: Nur zur Stromversorgung (KTEC-Netzteil empfohlen). Wasserdichter Stecker.
- Wasserdichter Sensorkopf-Anschluss: Gewindeanschluss zum Hauptgeraet
- 3,5 mm Klinkenbuchse: Wasserdichter Anschluss fuer externen Flutsensor
- Batteriefach (Rueckseite): Schraubverschluss mit Gummidichtung zum Wasserschutz
Alarme
Bei Ueber- oder Unterschreitung der konfigurierten Schwellenwerte wird sofort ein Alarm ausgeloest:
| Alarm | Beschreibung |
|---|---|
| Flutsensor | Externer Kabelsensor erkennt Wasser |
| Ueberdruck | Druck ueberschreitet oberen Schwellenwert (Parameter 6, Standard: 8000 mBar) |
| Unterdruck | Druck unterschreitet unteren Schwellenwert (Parameter 7, Standard: 1 mBar) |
| Temperatur | Temperaturgrenzwert ueberschritten (Parameter 16) oder unterschritten (Parameter 11) |
| Sensor nicht verbunden | Sensorkopf vom Hauptgeraet getrennt |
| Sensor nicht am Wasser | Sensorkopf verbunden, aber kein Wasser erkannt |
Alarme werden per App mit Push-Benachrichtigung und optionaler E-Mail-/Sprachweiterleitung uebermittelt. Sie werden automatisch geloescht, wenn die Bedingung sich normalisiert.
Tastenbedienung
| Aktion | Funktion |
|---|---|
| 1x kurz druecken | Aufwecken / Statusmeldung senden |
| 2x kurz druecken | Alarm quittieren |
| 3x kurz druecken | Derzeit nicht belegt |
| 5 Sek. halten (beim ersten Start) | Werksreset |
LED-Anzeige
| LED | Bedeutung |
|---|---|
| Gelb/Mehrfarbig blinkend | Boot-Vorgang |
| Rot/Gruen blinkend | Auslieferungszustand -- Verbindungsbereit |
| Blau oder Gruen langsam atmend | Verbunden mit Netzwerk und externer Stromversorgung |
| Rot blinkend | Aktiver Alarm |
| Aus | Nicht angeschlossen oder Batteriebetrieb |
Konfigurierbare Parameter
| Nr. | Parameter | Standard | Beschreibung |
|---|---|---|---|
| 6 | Ueberdruck-Schwelle | 8000 mBar | Alarm bei Ueberschreitung |
| 7 | Unterdruck-Schwelle | 1 mBar | Alarm bei Unterschreitung |
| 18 | Temperatursensor-Offset | 0 | Kalibrierung in 1/10 °C |
| 29 | Sendeintervall | 900 s | Intervall der Datenuebertragung (15 Min.) |
Sensorwerte
| Index | Modbus Register | Messwert | Einheit |
|---|---|---|---|
| 0 | 100/101 | Betriebszeit | Stunden |
| 1 | 102/103 | Temperatur | 1/10 °C |
| 2 | 104/105 | Batteriespannung | mV |
| 3 | 106/107 | Batterieverbrauch | mAs |
| 4 | 108/109 | Wasserdruck | mBar |
| 5 | 110/111 | Ventilstatus | 1=offen, 0=geschlossen |
Batteriebetrieb
Das Geraet wird mit einer ER26500 Batterie (Bobbin-Cell, Groesse C, Lithium-Thionylchlorid) betrieben, die hinten im Batteriefach eingelegt wird.
- Lebensdauer: 8--10 Jahre mit Druckminderer, ca. 4 Jahre ohne
- Die Batterie kann auch bei gleichzeitigem Netzanschluss (USB-C) als Backup dienen
- Die Stromquelle beim Einschalten bestimmt den Betriebsmodus
Im reinen Batteriebetrieb:
- LEDs am Geraet deaktiviert (Status-LED bleibt dunkel)
- Keine akustische oder visuelle lokale Alarmanzeige
- Langsame Befehlsverarbeitung (bis zu 1 Stunde statt ~10 Sekunden im Netzmodus)
- Kann keine Alarme von externen kabellosen Flutsensoren empfangen
- Sensordaten werden stuendlich statt alle 15 Minuten uebertragen
Lieferumfang
- Wasserdrucksensor (Hauptgeraet, ohne Batterie)
- Aqua-Scope Sensorkopf mit 80 cm Kabel
- 3/8"-T-Stueck fuer Eckventil-Montage
- Flutsensor mit 130 cm Kabel und Klinkenstecker
- USB-C Stromkabel und Netzteil
- 19-mm-Schraubenschluessel fuer T-Stueck-Montage
Trinkwasserrichtlinie EU 98/83/EG
Das T-Stueck mit Trinkwasserkontakt entspricht den europaeischen Normen. Material: CW509L, gelistet im Umweltbundesamt (UBA) Register zugelassener Werkstoffe (Ausgabe 14. Mai 2020, Abschnitt 2.1.3.1).
Technische Daten
| Parameter | Wert |
|---|---|
| SKU | PREWIE02 |
| Stromversorgung | USB-C 5V/1A (extern) |
| Batterie | Bobbin Cell C ER26500 (Lithium-Thionylchlorid) |
| Prozessor | ESP32-WROOM_32E (Xtensa Dual Core 32-bit, 240 MHz, 520 KB RAM) |
| WLAN | IEEE 802.11 b/g/n (2,4 GHz) -- Aqua-Scope Cloud, MQTT, JSON |
| Bluetooth | 5 LE (UART-Profil) |
| Drucksensor | 0--10 bar (0--1000 kPa), Ueberlast 150% |
| Anschluss | G1/4" Innengewinde, I2C |
| Genauigkeit | <1% dynamisch |
| Temperatursensor | Integriert im Sensorkopf |
| Abmessungen (Hauptgeraet) | 91 x 91 x 30 mm |
| Gewicht (Hauptgeraet) | 105 g |
| Gewicht (Sensorkopf) | 140 g |
| Schutzgrad | IP65 (Hauptgeraet) / IP67 (Sensorkopf) |
| Bedienelemente | 3-Farben-LED, Einzeltaster |
| Betriebstemperatur | -20 bis +50 °C |
| Lager-/Transporttemperatur | -65 bis +125 °C |
| Relative Luftfeuchtigkeit | 0--90% |
| Funkemissionen (WLAN) | 2,4 GHz Breitband (EN 300 328) |
